BPMN（業務流程模型和符號）是為實現文檔和自動化而對詳細流程建模過程而制定的一套標準。

當涉及到流程文檔時，每個好的流程模型都應該幫助我們回答流程的問題。

這些問題因公司而異，但我們最需要知道的是：

1）什么狀態下開始這個流程

2）一個流程的結果是什么

3）這條流程需要做什么

4）有哪些可能的變量

5）誰來做，做什么

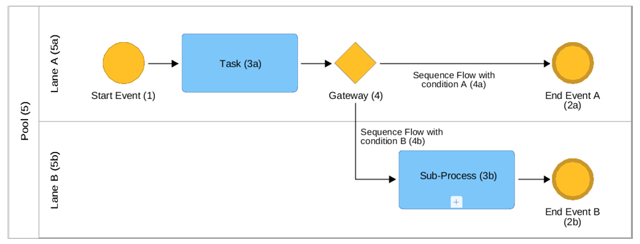

BPMN幫助我們回答所有這些問題，并使用一些簡單的對象類型，如下圖所示。

第1點和第2點幫助我們理解這條流程的范圍和流程的邊界。

在BPMN中，我們使用事件(用圓圈表示)來顯示是什么啟動了一個流程(Start Events -見元素1)，流程的結果是什么(End Events - 2a和2b)，以及流程中會發生什么以及我們?nèi)绾翁幚磉@些事件。

第3點幫助我們理解在一個過程中要做什么工作。表示工作的元素在BPMN中稱為Activities，并以圓角矩形顯示。

當工作很簡單時，我們使用任務(3a)。當工作是復雜的，并且可以被分成許多元素時，我們使用子過程(通常用“+”標記在框中顯示，就像3b一樣)。

第四點，幫助我們理解流程是如何流動的。通常，我們不僅建模所謂的“快捷路徑”，還設置了一些異常流——可能導致不同的結束事件。

在BPMN中，我們使用網關拆分(并合并)流程流，如菱形(4)所示。流程流本身遵循稱為序列流的箭頭(如4a和4b)。

最后，我們經常想知道流程參與者是什么(例如，與我們交互的組織是什么)，以及誰負責執行組織中的任務。

在BPMN中，前者可以使用所謂的池(5)來記錄，而后者是使用Lanes (5a和5b)，這是池的劃分。

在我們開始BPMN建模之前

雖然很多人想著馬上動手開始建模，但最合理的方式是從企業流程體系結構開始，頂層架構設計、逐層下鉆。通過這種方式，我們可以確保考慮到所有的過程，并看到它們是如何聯系在一起的。
