4個基本流程圖符號

1. 橢圓形

表示創建流程圖時的開始或結束

橢圓形或終止符用于表示進程的開始和結束。

2. 矩形

表示流程圖過程中的一個步驟

開始繪制流程圖后，矩形是您的首選符號。它代表您繪制圖表的過程中的任何步驟，并且是流程圖的主力。使用矩形來表示流程步驟，例如流程中的基本任務或操作。

3. 箭頭

用于指示方向流

箭頭用于標書流程圖路徑。雖然有許多不同類型的箭頭提示可供選擇，但我們建議您在整個流程圖中堅持使用一兩個。這使您的圖表看起來干凈，但也允許您強調過程中的某些步驟。

4. 菱形

表示決定

菱形象征著需要做出決定才能繼續前進。這可能是一個二元的、是或否的選擇，或者是一個具有多種選擇的更復雜的決定。

使用這四個基本符號，您可能擁有開始自己的流程圖所需的一切！免費使用AlphaChart嘗試創建流程圖，查看我們關于如何制作流程圖的博客，或繼續閱讀有關中間流程圖符號的更多信息。

 在線試用

中高級流程圖符號

除了最基本的流程圖符號之外，下面這些流程圖符號將幫助更詳細地描述流程。

文檔符號

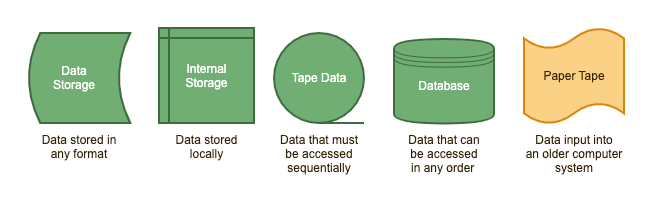

數據符號

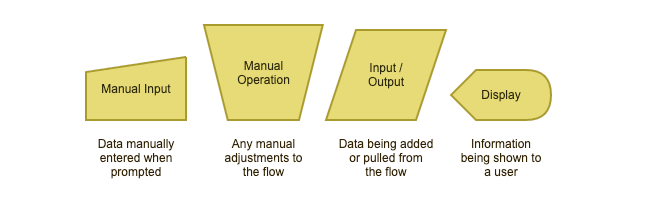

輸入和輸出符號

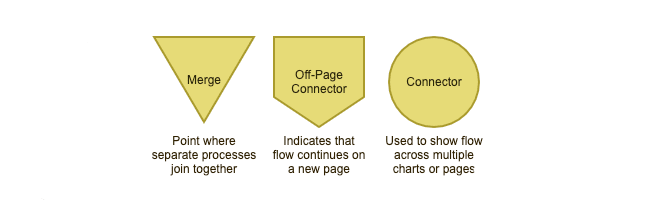

合并和連接符號

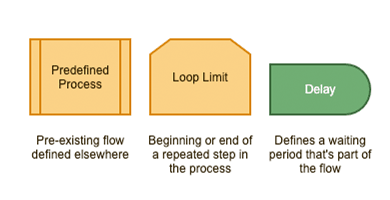

其他可能用到的流程圖符號
